Informação básica

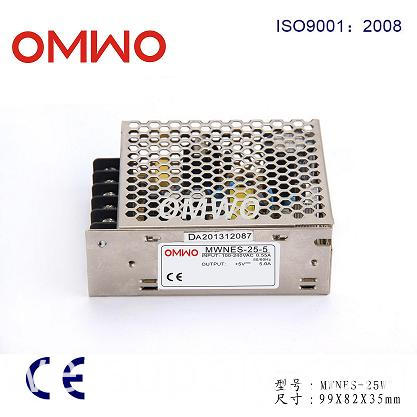

Modelo: MWNES-25-24
Descrição do produto
Modelo: MWNES-25-24 Garantia:> 2 anos Tensão de entrada: 15V Modo de partida: Auto-excitado Switching Power Supply Sistema de fornecimento de energia: Terminal Equipamento de distribuição de energia Sistema de modulação: PFAW Marca: Omwo Especificação: 159 * 98 * 38mm HS Código: 8504401990 Tipo de saída: Único Potência de saída: 1 - 50W Modo de conexão: Comutação da série Tensão de alimentação Modo de regulação: Tipo de modulação de freqüência Transmissão de energia: Certificado de transmissão de dois sentidos: CE, UL, RoHS, ISO, CCC, CB, CSA Trademark : OMWO Origem: Zhejiang Características:
· Alcance de entrada CA selecionável por switch
· Proteções: curto-circuito / Sobrecarga / Sobretensão / Sobre temperatura
· Arrefecimento por convecção de ar livre
· Resista a entrada de sobrecarga de vácuo de 300 por 5 segundos
· Circuito de limitação de corrente constante incorporado
· 100% de teste de queimação em carga cheia
· Indicador LED para ligar
· Freqüência de comutação fixa em 90KHz
· Baixo custo, alta confiabilidade
· 2 anos de garantia





· Alcance de entrada CA selecionável por switch
· Proteções: curto-circuito / Sobrecarga / Sobretensão / Sobre temperatura
· Arrefecimento por convecção de ar livre
· Resista a entrada de sobrecarga de vácuo de 300 por 5 segundos
· Circuito de limitação de corrente constante incorporado
· 100% de teste de queimação em carga cheia
· Indicador LED para ligar
· Freqüência de comutação fixa em 90KHz
· Baixo custo, alta confiabilidade
· 2 anos de garantia

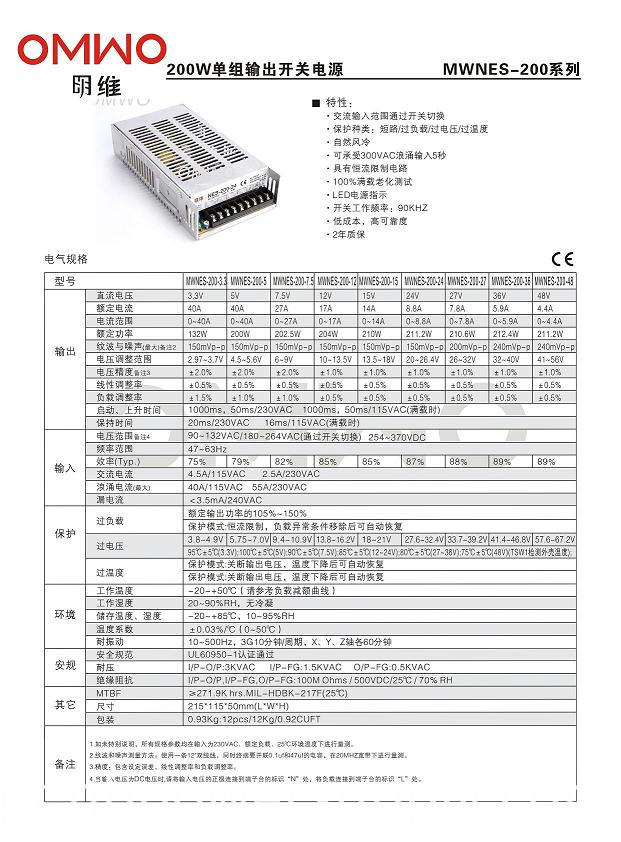

MODEL | NES-200-36 | |
OUTPUT | DC VOLTAGE | 36V |
RATED CURRENT | 5.9A | |
CURRENT RANGE | 0~5.9A | |
RATED POWER | 212.4W | |
RIPPLE & NOISE (max.) Note.2 | 240mVp-p | |
VOLTAGE ADJ. RANGE | 32~ 40V | |
VOLTAGE TOLERANCE Note.3 | ±1.0% | |
LINE REGULATION | ±0.5% | |
LOAD REGULATION | ±0.5% | |
SETUP, RISE TIME | 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC at full load | |
HOLD UP TIME (Typ.) | 20ms/230VAC 16 ms /115VAC at full load | |
INPUT | VOLTAGE RANGE Note.4 | 90 ~ 132VAC/180~264VAC by switch 254~370VDC |
FREQUENCY RANGE | 47 ~ 63Hz | |
EFFICIENCY (Typ.) | 89% | |
AC CURRENT (Typ.) | 4.5A / 115VAC 2.5A / 230VAC | |
INRUSH CURRENT(Typ.) | 40A/115VAC 55A / 230VAC | |
LEAKAGE CURRENT | Less than 3.5mA / 240VAC | |
PROTECTION | OVER LOAD | 105 ~ 135% rated output power |
Protection type: Constant current limiting, recovers automatically after fault condition is removed | ||
OVER VOLTAGE | 41.4~ 46.8V | |
Protection type : Shut down o/p voltage, re-power on to recover | ||
OVER TEMPERATURE |
95°C±5°C (3.3V); 100°C±5°C(5V); 90°C±5°C(7.5V); 85°C ±5°C(12~24V);80°C ±5°C(27~36V) 75°C ±5°C(48V) (TSW1) Detect on case |
|
Protection type : Shut down o/p voltage, recovers automatically after temperature goes down | ||
ENVIRONMENT | WORKING TEMP. | -20 ~ +50°C (Refer to output load derating curve) |
WORKING HUMIDITY | 20 ~ 90% RH non-condensing | |
STORAGE TEMP., HUMIDITY | -20 ~ +85°C , 10 ~ 95% RH | |
TEMP. COEFFICIENT | ±0.03%/°C (0~50°C) | |
VIBRATION | 10 ~ 500Hz, 3G 10min./1cycle, 60min. each along X, Y, Z axes | |
SAFETY & EMC | SAFETY STANDARDS | UL60950-1 approved |
WITHSTAND VOLTAGE | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |
ISOLATION RESISTANCE | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH | |
OTHERS | MTBF | 271.9K hrs min. MIL-HDBK-217F (25°C ) |
DIMENSION | 215*115*50mm (L*W*H) | |
PACKING | 0.93Kg; 12pcs/12Kg/0.92CUFT | |
NOTE |
1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. |
|
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. | ||
3. Tolerance: includes set up tolerance, line regulation and load regulation. | ||
4. Please contact positive pole of input voltage with mark "L" of terminal block, connect negative pole of input voltage with mark "N" of terminal block, using DC voltage for input voltage. |






Grupo de Produto : Fonte de alimentação de comutação de saída única
